涂布机是一种将特定液体（如浆料、胶粘剂或涂层材料）均匀涂覆于基材（金属箔、薄膜、纸张等）表面的自动化设备。其核心工作原理包括基材放卷、涂布头精确涂覆、干燥固化及收卷等工序。

广泛用于造纸、印刷包装、锂离子电池、光学薄膜、医疗材料等众多行业，是实现涂层薄层化、均匀性与高一致性的关键工艺装备，对提升产品性能和生产效率至关重要。

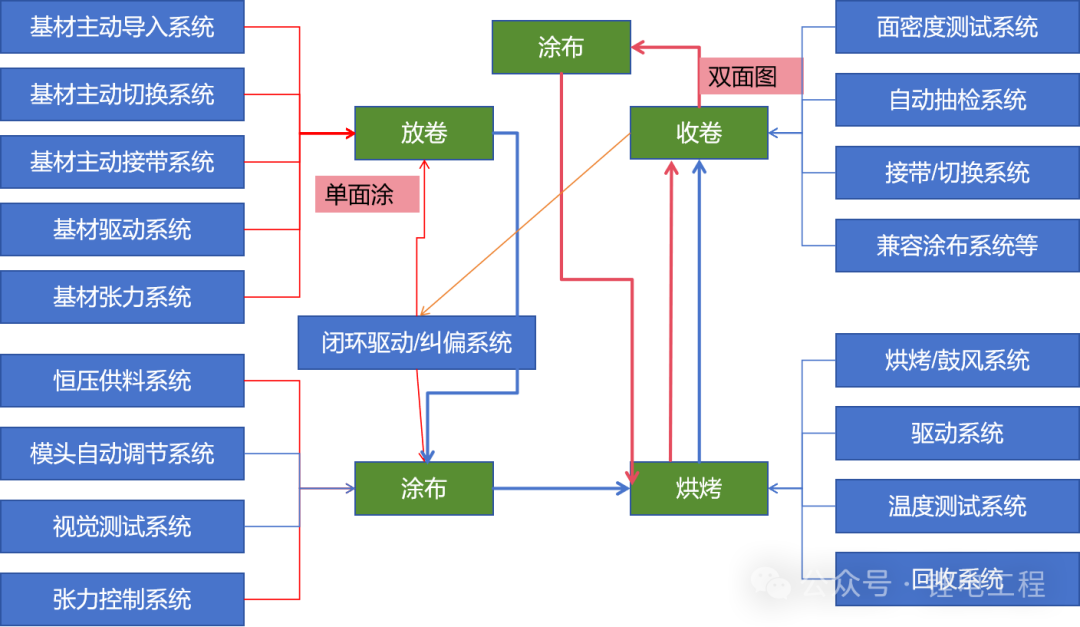

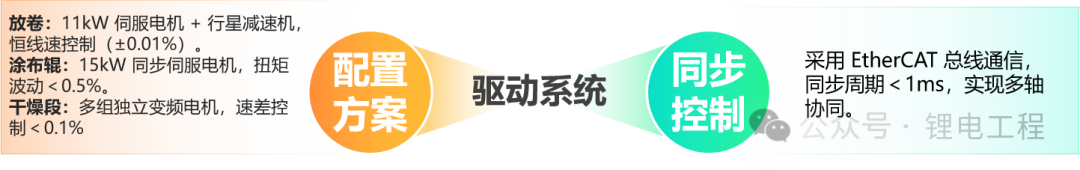

涂布机通过其核心部件涂布头实现定量涂布，配合供料系统、干燥系统、张力控制系统和收放卷系统、在线检测系统、驱动系统、回收系统等共同完成连续生产作业。

涂布技术始终围绕 “精度提升”“基材适应性扩展”“能耗降低” 三大核心目标迭代。

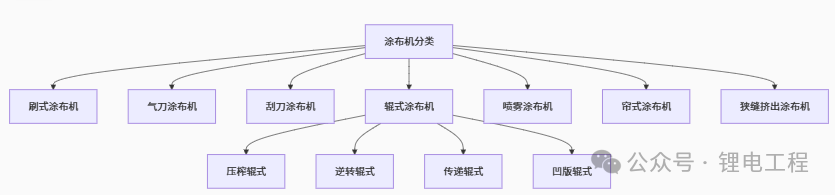

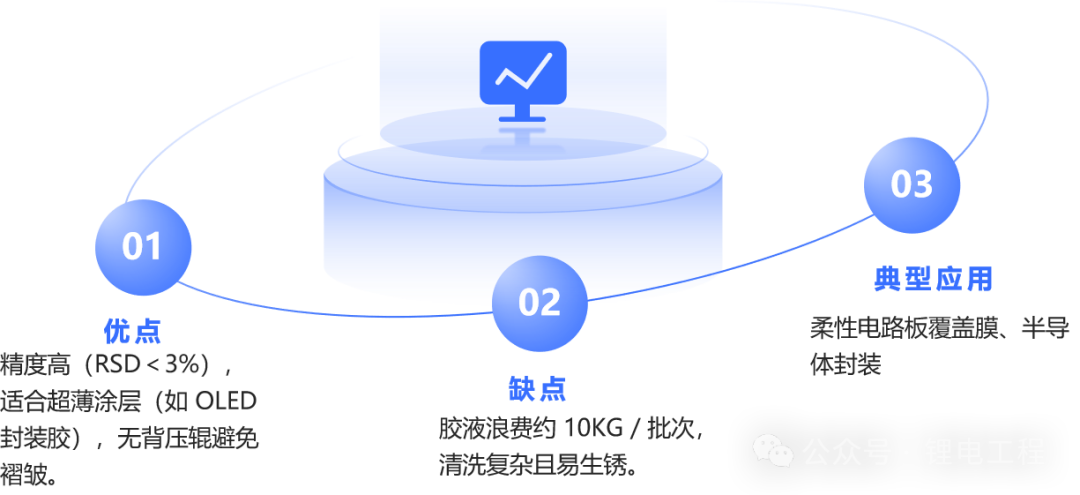

2.1、狭缝挤压涂布机（主流技术）

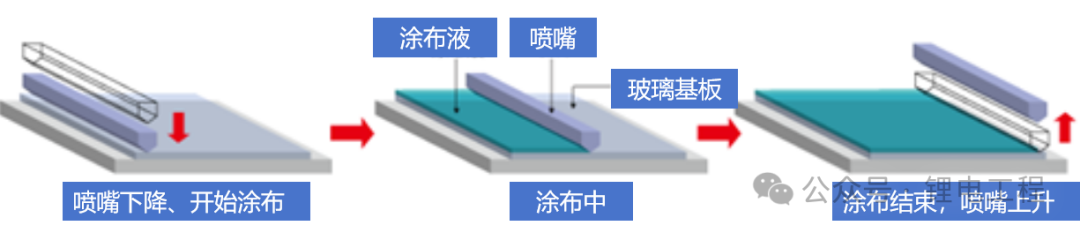

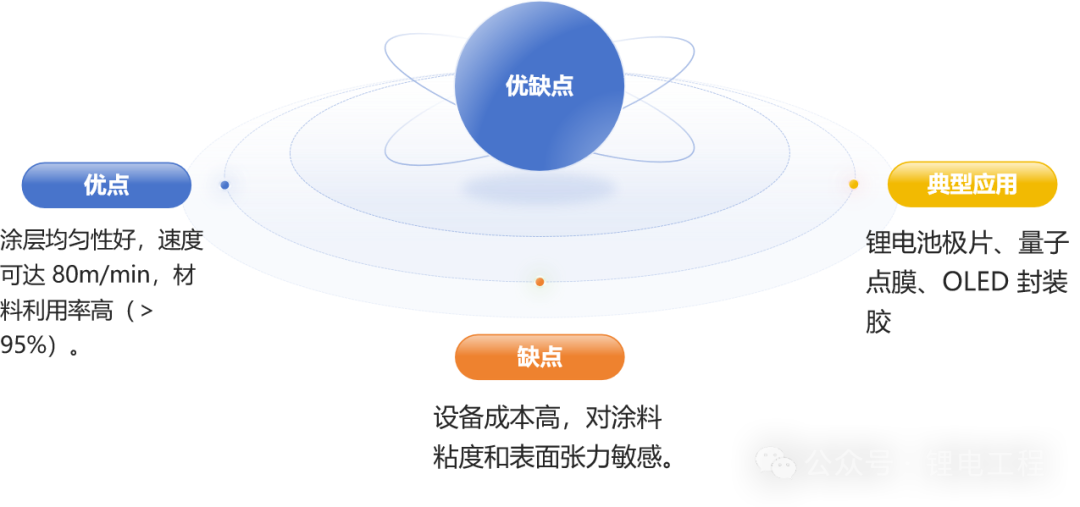

工作原理：控制流量泵将涂料压入模头流道，在唇口处形成稳定“流动边界层”后附着移动基材。其精度达到±1 μm级湿厚控制，支持60 m/min以上高速运行。但设备对振动敏感，需配备主动隔震平台；模头清洁要求苛刻，微小杂质即导致条纹缺陷。

结构特征：模头间隙 20-200μm，配备压力检测和闭环控制系统，支持多层共挤。

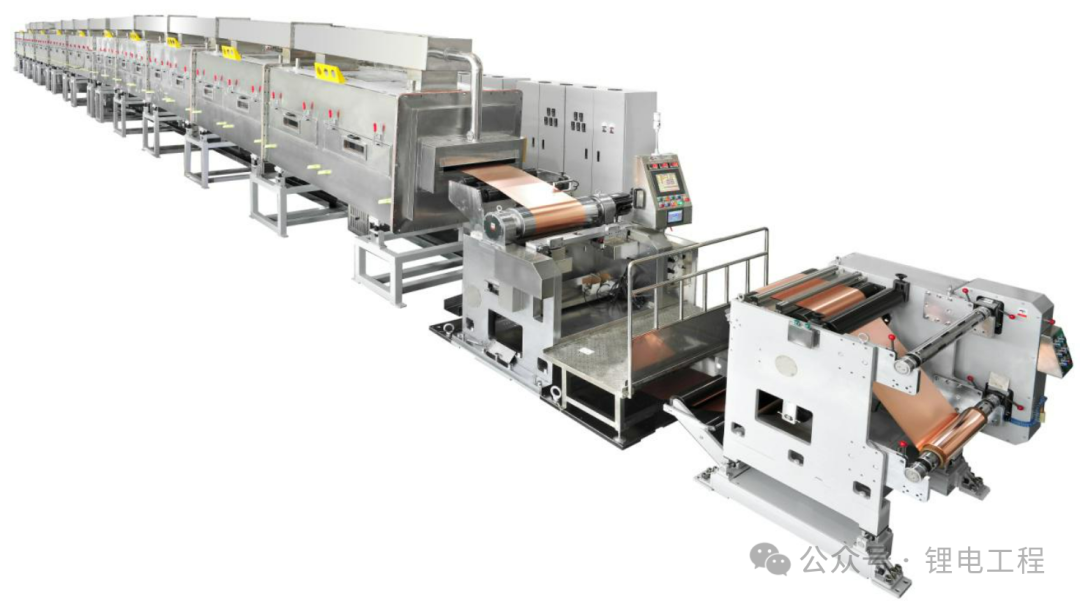

涂布机示意图

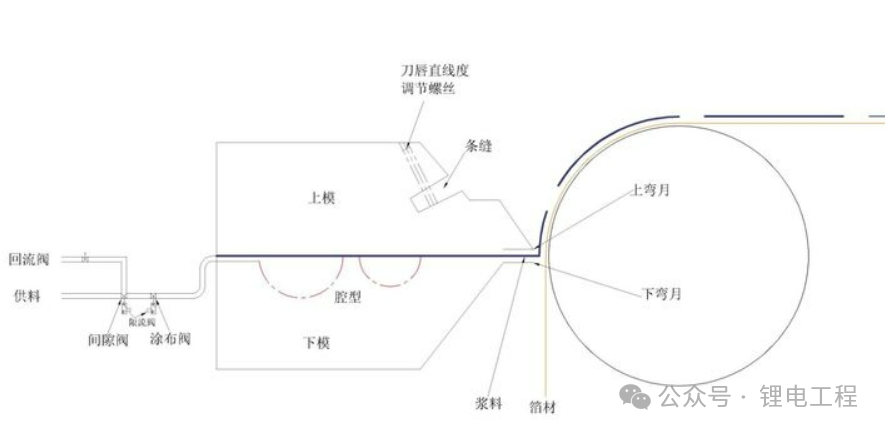

关键部件挤压模头示意图

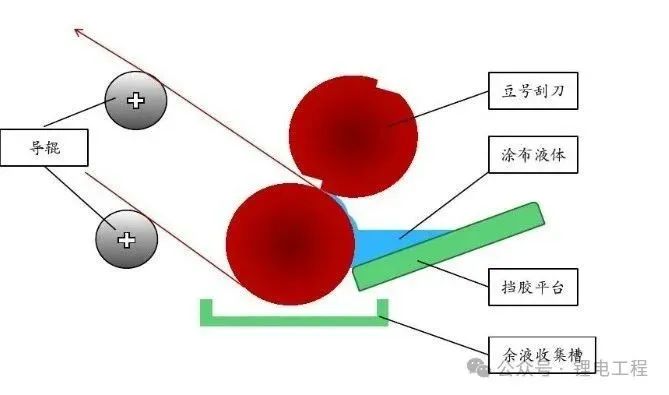

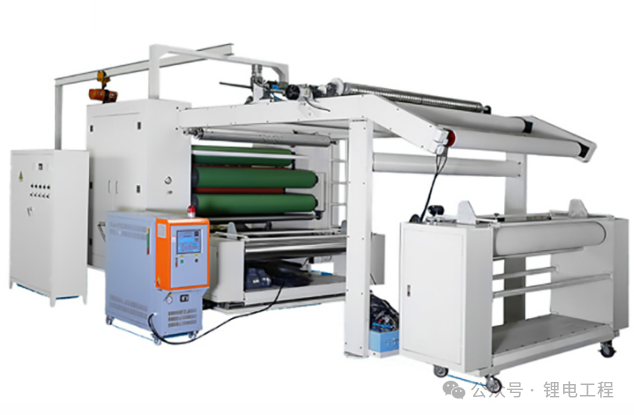

2.3 辊式涂布机

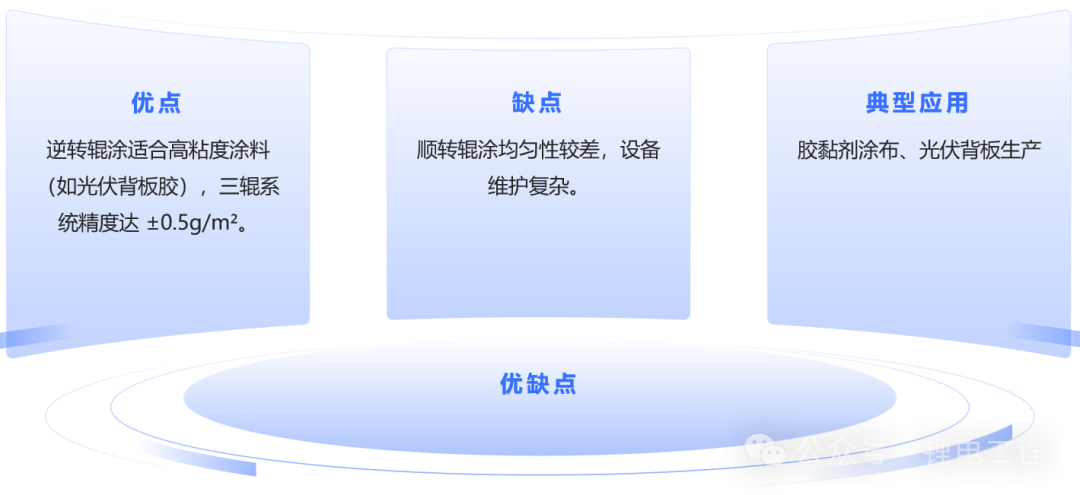

工作原理：利用旋转辊筒将涂料转移到基材，分为顺转辊涂（同向旋转）和逆转辊涂（逆向旋转）。

结构特征：包括涂布辊、计量辊、供料系统。逆转辊涂增设计量辊，可处理高粘度涂料（＞5000cP）。

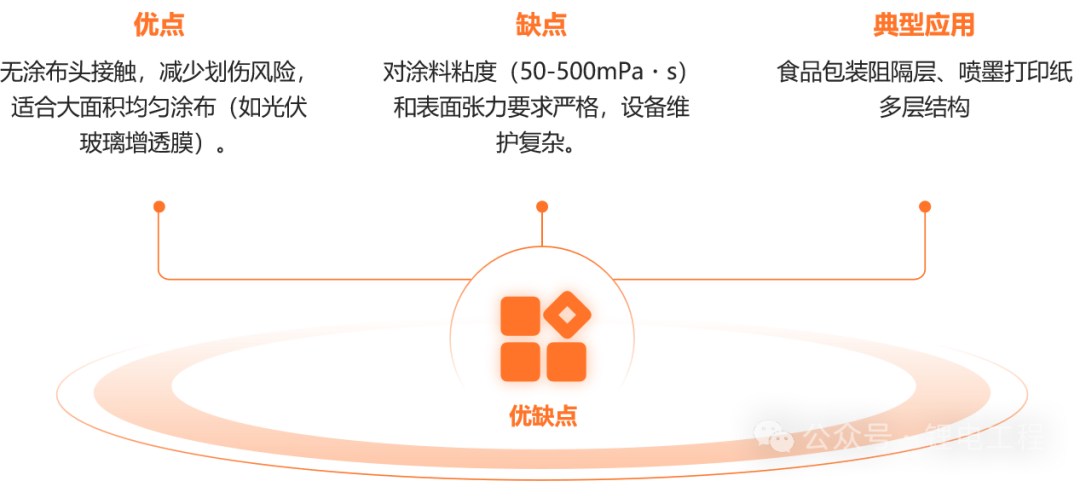

2.4、帘式涂布机

工作原理：涂料通过狭缝形成帘幕状自由下落，均匀覆盖基材，依赖流体力学稳定性。

结构特征：包括料槽、狭缝喷嘴、供料系统，支持高速涂布（100-300m/min）

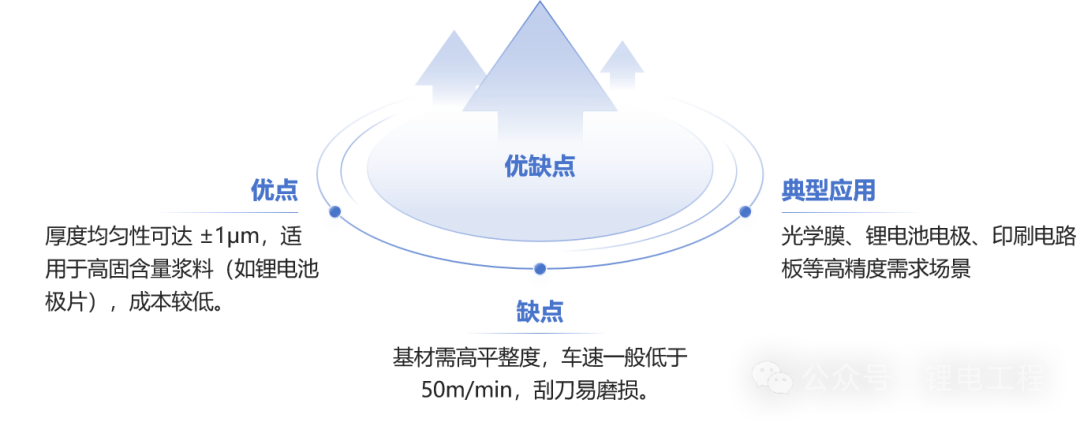

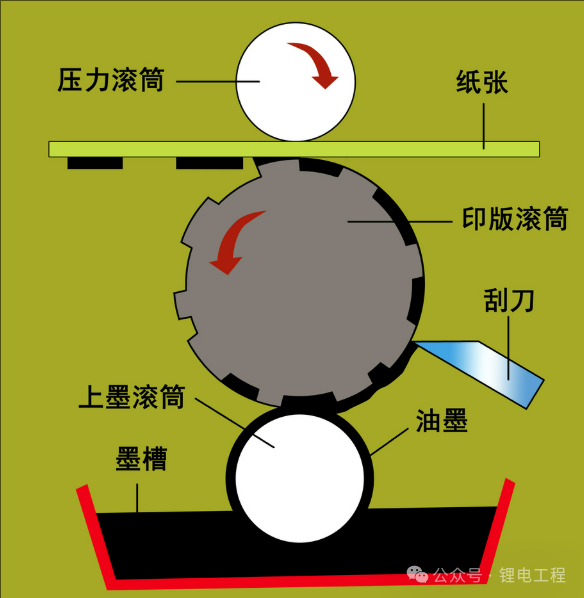

2.5、凹版涂布机

工作原理：网纹辊（直径 20-50mm）储存涂料，刮刀刮去多余部分，反向旋转转移至基材

结构特征：包括微凹辊、刮刀、蓄胶槽，网穴深度 2-50μm，湿膜厚度 1-20μm

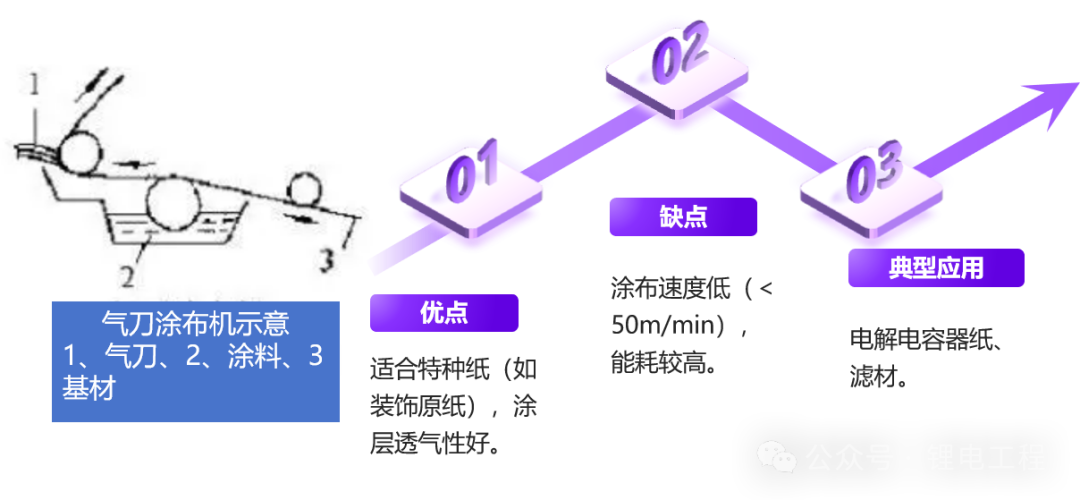

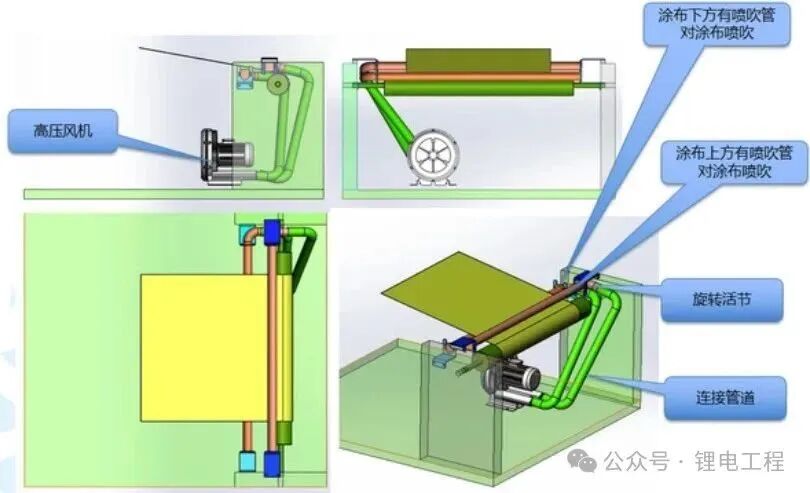

2.6、气刀涂布机

工作原理：高压气流（0.2-0.7MPa）通过窄缝气刀控制涂层厚度，形成多孔结构。

结构特征：气刀间隙 0.1-0.5mm，配套热风干燥系统，比表面积提升 200-500%孔结构。

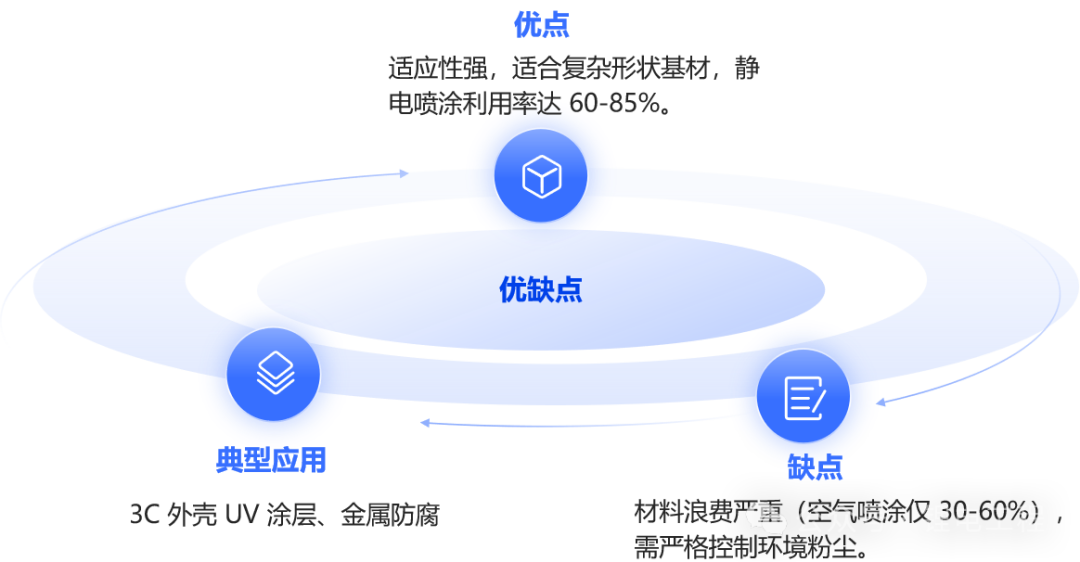

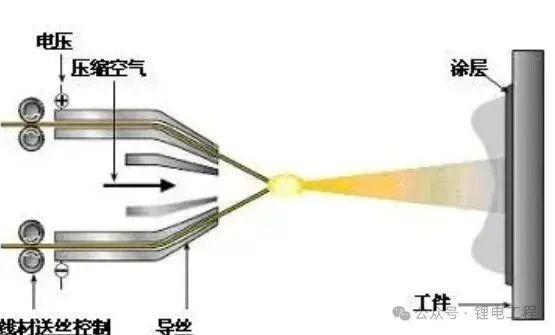

2.7、喷涂涂布机

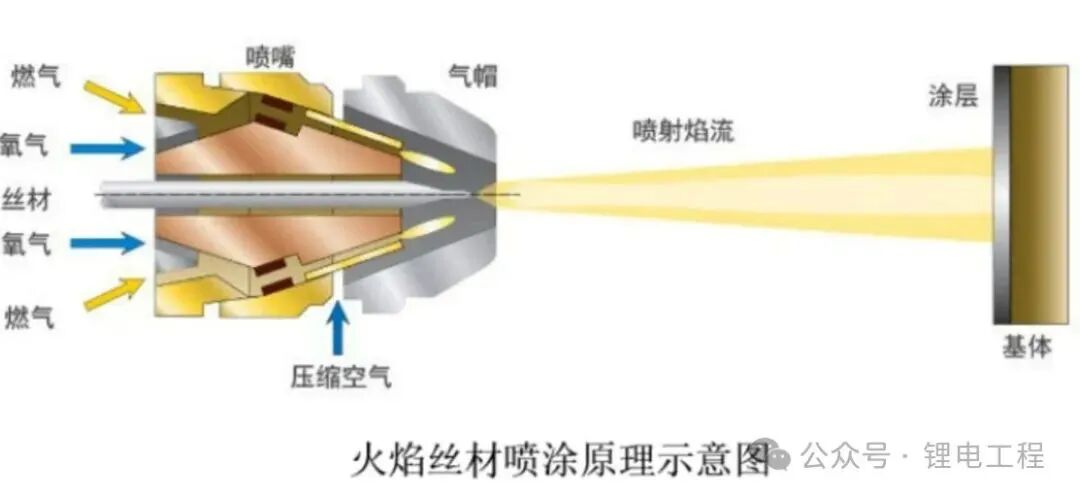

工作原理：通过喷嘴雾化涂料（粒径10-100μm），静电喷涂附加 10-100kV 电压提升利用率工

结构特征：包括喷枪、雾化装置、供料系统，冷喷涂可实现金属 / 陶瓷涂层

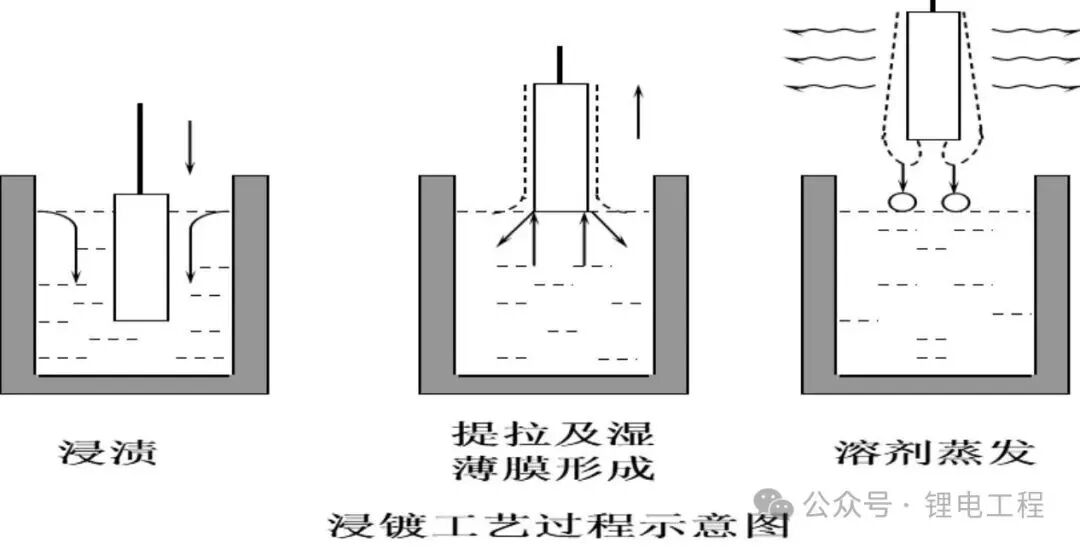

2.8、浸渍涂布机

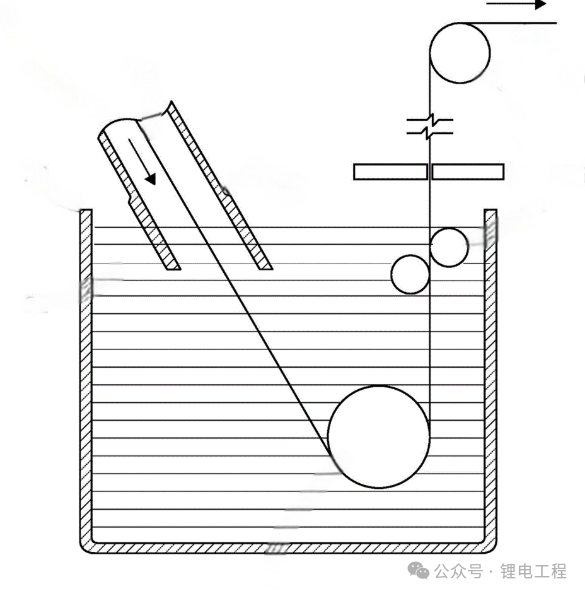

工作原理：基材全浸入料槽，提拉速度控制涂层厚度。

结构特征：包括料槽、提拉机构、干燥系统，适合多孔基材（如陶瓷滤芯）。

优点：工艺简单，适合高孔隙率材料。

缺点：涂层厚度均匀性差，速度低29。

典型应用：泡沫金属、过滤材料

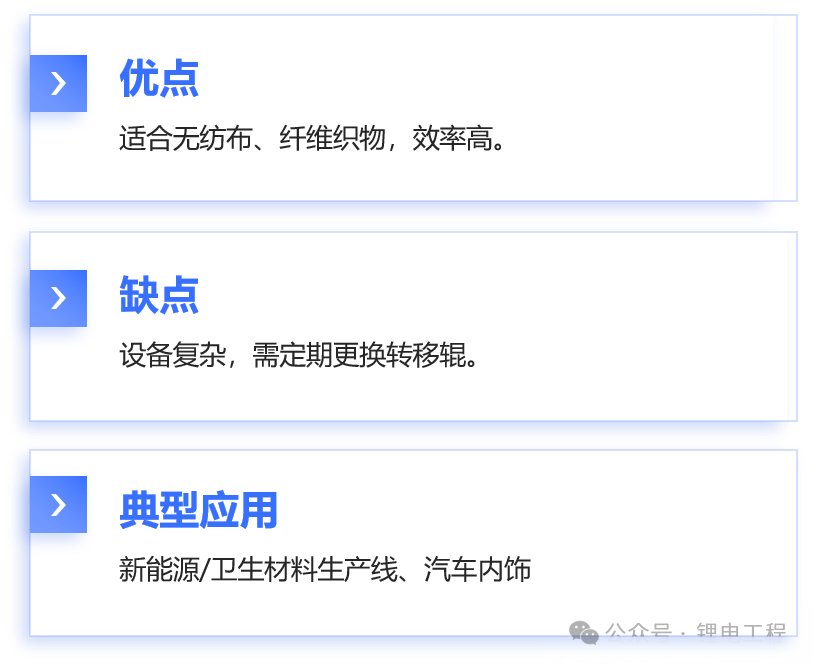

2.9、转移式涂布机

工作原理：先将涂料涂覆在转移辊，再转印至基材，解决透渗问题

结构特征：包括转移辊、压辊、供料系统，车速可达 200m/min。

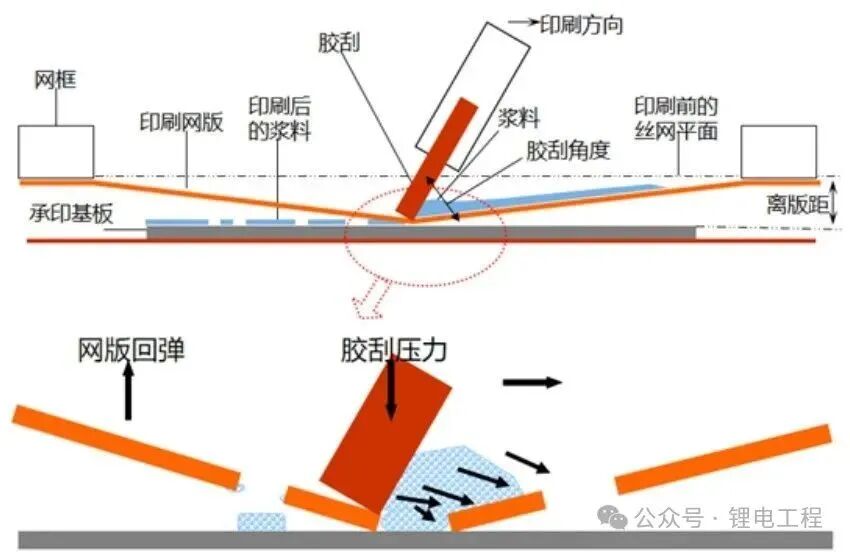

2.10、丝网涂布机

工作原理：通过丝网网孔（100-400 目）印刷涂料，实现图案化涂布

结构特征：包括丝网、刮刀、供料系统，线宽精度达 50μm

优点：适合精细图案（如 RFID 天线），新型卷对卷设备最小网点 20μm29。

缺点：速度低，网版更换频繁29。

典型应用：电子元件印刷、防伪标签

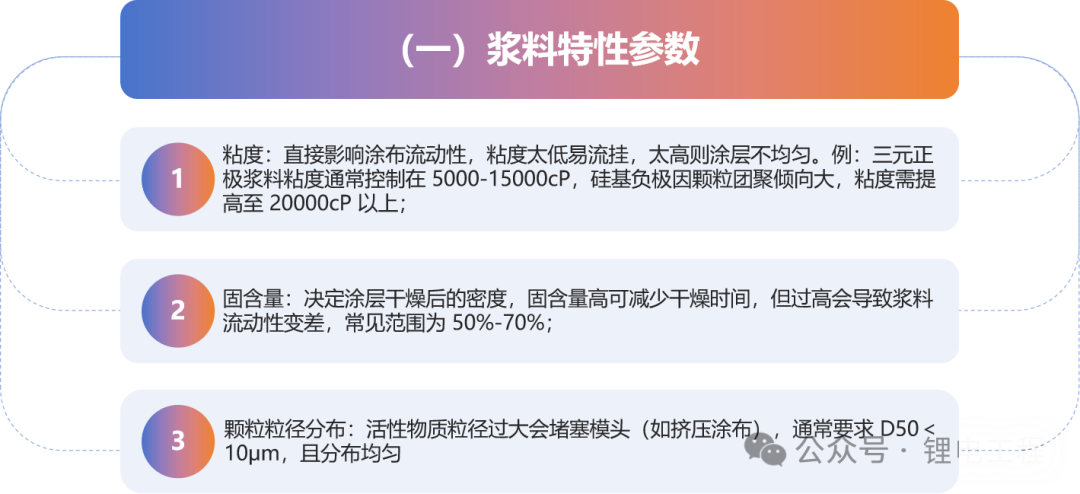

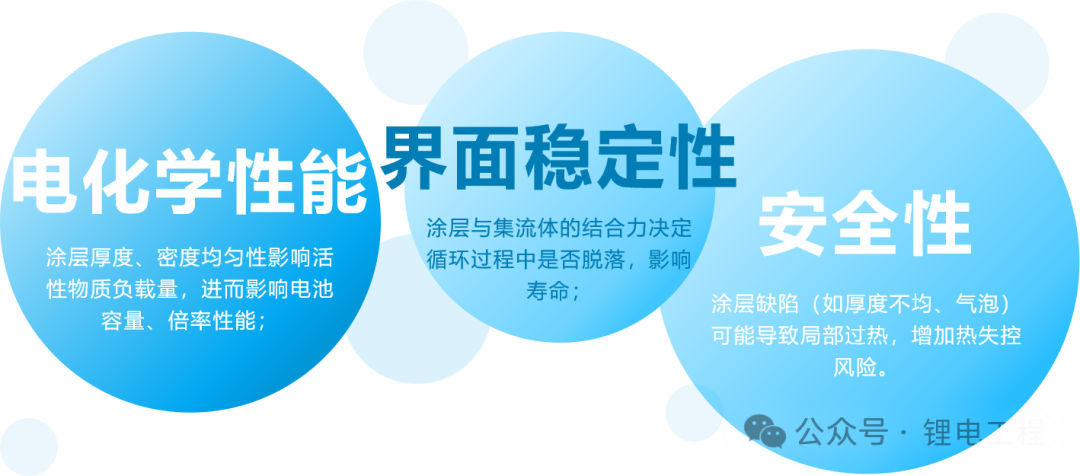

锂电池涂布工艺的核心定位与作用锂电池涂布是极片制备的关键工序，其本质是将正负极浆料均匀涂覆在集流体（正极通常为铝箔，负极多为铜箔）表面，形成具有特定厚度、均匀性和孔隙结构的涂层。该工艺直接决定极片的：

智能涂布系统：基于 AI 算法的自适应控制，通过历史数据学习，自动优化涂布参数（如模头压力、干燥温度），良率提升 3% 以上。

非接触式涂布：超声波雾化技术，实现 1-5μm 超薄涂层，适用于固态电池电解质层涂布。

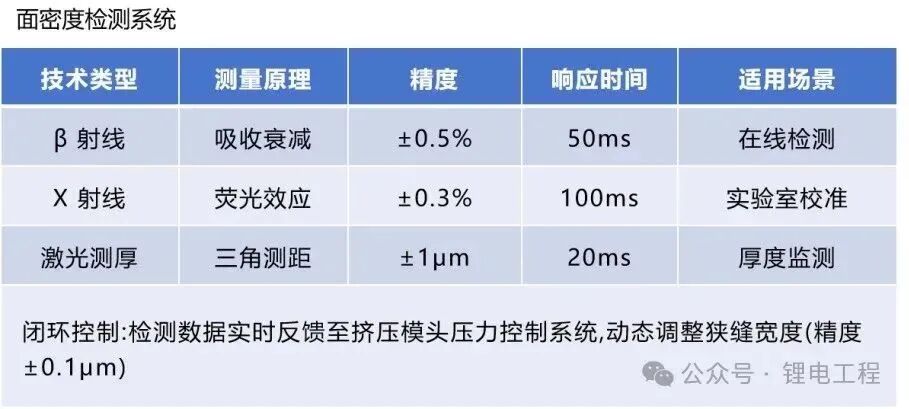

原位监测技术：拉曼光谱仪实时分析涂层成分分布，NIR光谱检测溶剂残留，反馈时间＜1 秒。

绿色制造：水性溶剂替代NMP（降污90%），干法电极涂布技术（无溶剂热压）。

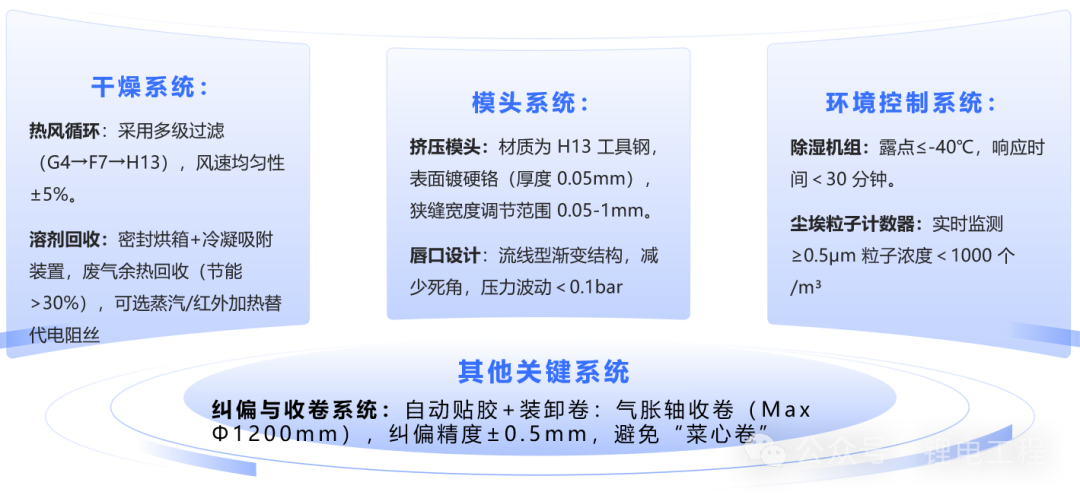

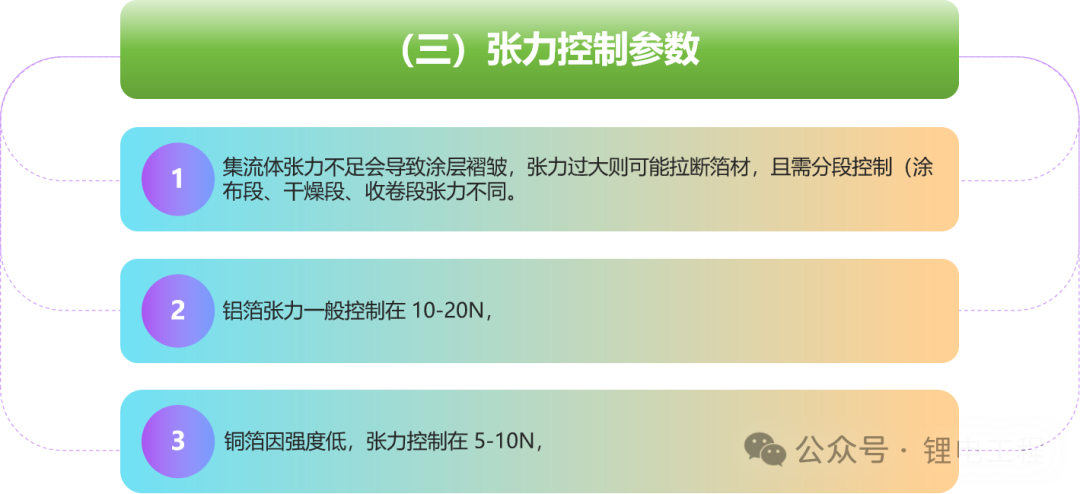

正负极涂布机的工艺核心在于 “张力稳定为前提，温度-速度匹配为关键，面密度均一为目标” 。未来技术将向多系统协同智能控制（如视觉+面密度+温控联动）与 极限参数突破（超薄基材+高速涂布）演进。设备选型需重点关注：张力控制精度（±0.5N）、模头压力闭环能力、烘箱风场均匀性三大硬指标，并结合N/P比设计动态优化涂布参数，方可在提升良率的同时支撑高能量密度电池需求。
